Opis

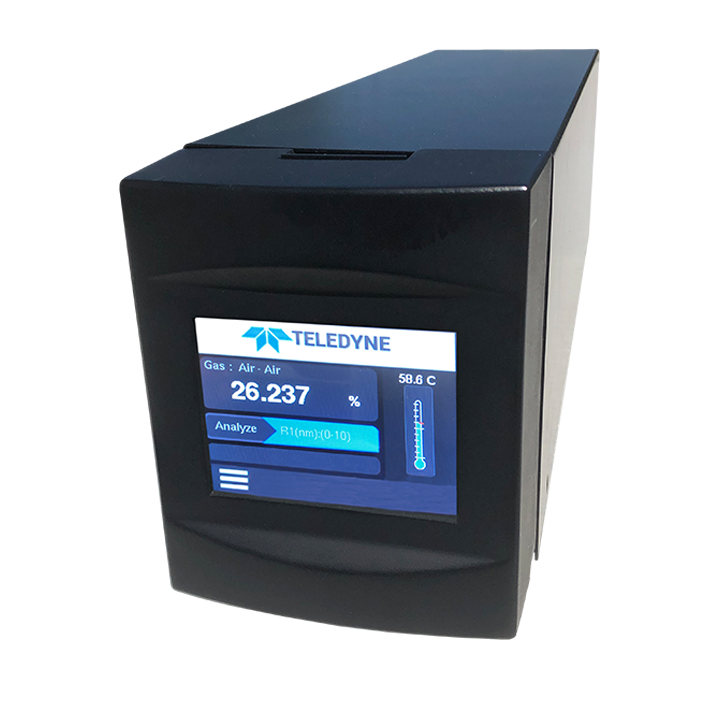

To najnowsza generacja analizatorów procentowych i śladowych ilości tlenu. Analizatory te zostały zaprojektowane z ulepszoną precyzją i dokładnością swoich poprzedników, nowoczesną elektroniką i unowocześnionym graficznym interfejsem użytkownika, a wszystko to znalazło się w kompaktowej i eleganckiej obudowie. Wymiary panelu przedniego wynoszące w przybliżeniu 10,9 cm x 12,9 cm umożliwiają na montaż do czterech analizatorów serii RS w jednej, 19-calowej obudowie 3U.
Wszystkie połączenia gazowe oraz wejścia/wyjścia dostępne są na tylnym panelu urządzenia. Stosowany w modelu 3000 RS czujnik tlenu to celka Micro-Fuel w postaci szczelnego, plastikowego i jednorazowego przetwornika elektrochemicznego. Aktywnymi elementami czujnika Micro-Fuel są katoda, anoda oraz 15% wodny elektrolit KOH, w którym elektrody są zanurzone. Celka przetwarza energię reakcji chemicznej na prąd elektryczny w zewnętrznym obwodzie elektrycznym. Podsystem przetwarzania sygnału, wyświetlania i kontroli upraszcza obsługę analizatora i dokładnie przetwarza pobrane dane. Mikroprocesor steruje wszystkimi funkcjami przetwarzania sygnałów, wejść/wyjść oraz wyświetlania w analizatorze.
Dane techniczne
Typ czujnika: Micro-fuel, klasy A, B, Insta-Trace (A2C, B2C, B2CXL)
Zakresy pomiarowe: 0 – 1% do 0 – 100% – model 3000RS-P | 10 ppm do 0 – 9,999 ppm – model 3000RS-T 0 – 1 ppm w wersji – model 3000RS-TXL
Powtarzalność: 1% FS
Liniowość: 1% FS
Czas odpowiedzi: < 10 sekund 3000RS-P | < 10 s dla zakresu 0 – 1000 ppm 3000RS-T < 60 s dla zakresu 0 – 10 ppm 3000RS-T | < 100 s dla zakresu 0-1 ppm 3000RS-TXL
Temperatura pracy:
0° do 50°C 3000RS-P Czujnik klasy A: 0° do 40°C 3000RS-T | Czujnik klasy B: 0° do 50°C 3000RS-T
Przepływ próbki: 1 – 2 SCFH (0,5 – 1,0 SLPM)
Wyświetlacz: 3,5-calowy kolorowy, dotykowy ekran LCD
Wejście/ Wyjście sygnału:
Wyjścia analogowe: 4-20 mADC (izolowane) lub 0-1 VDC 1 alarm błędu systemu, styk przekaźnika typu C 2 alarmy stężenia, styk przekaźnika typu C 4-20 mADC (izolowane) lub 0-1 VDC 4 styki identyfikatora zakresu typu A (normalnie otwarte) Dwukierunkowa komunikacja Profibus-DP i RS232
Połączenia gazowe: Do wszystkich połączeń złączki zaciskowe 1/8”
Zasilanie: 10 W ; 24 VDC (opcjonalnie 100 – 240 VAC, 50/60 Hz z zasilaczem AC)
Zasilacz: 60 W (przewód zasilający AC zamawiany oddzielnie)
Wymiary: 10,9 cm x 12,9 cm x 45,2 cm
Certyfikaty: CE (zgodność z normami EN61326:2013 i EN61010-1:2010)
Więcej informacji w karcie katalogowej urządzenia.
